首页 > 元坤方案 > YUAN-FCU2401

FCU2401嵌入式控制单元基于全志A40i 四核工业级处理器设计开发,主频1.2GHZ,集成MAli400MP2 GPU,内存1GB(可扩展为2GB),eMMC存储8GB。具有广泛的硬件外设支持,包括RS485 、CAN、ESAM、USB、以太网口、4G、WiFi、GPS、LVDS、HDMI、DI、DO、音频、SATA等功能接口,通讯外设按照工业级产品要求全部做隔离防护,测试通过4级静电实验;支持双屏显示,适用于边缘计算 、充电桩 、快递柜、广告机、新零售等自助终端领域。

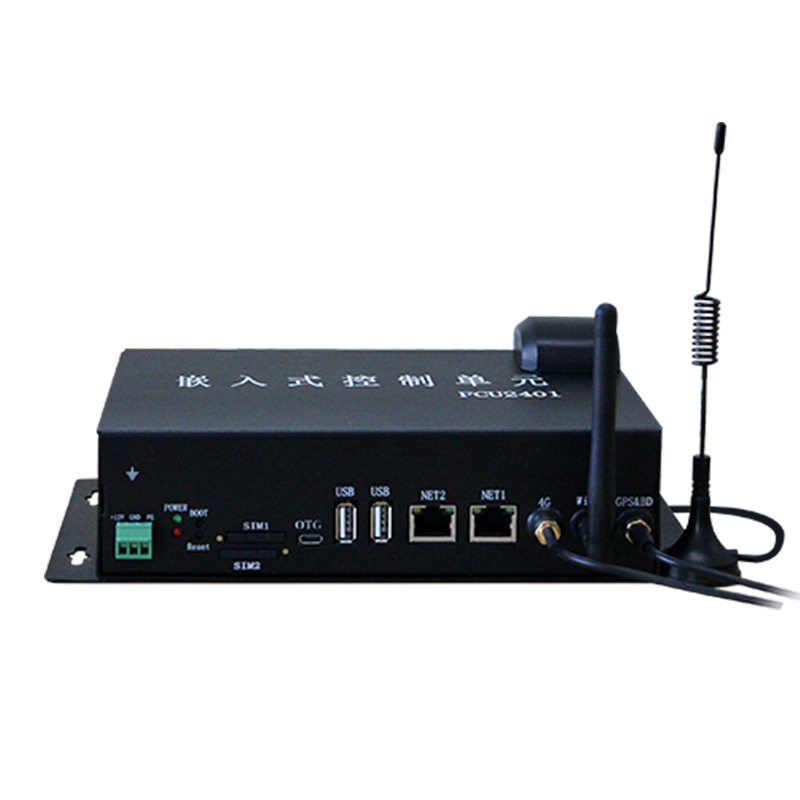

  • 产品展示




产品规格参数

设备

描述

CPU

全志 A40i ARM Cortex-A7 1.2GHz

RAM

DDR3L  1GB(2GB可选)

ROM

eMMC  8GB

Ethernet

110/100Mbps110/100/1000MbpsESD 4级,EFT 3

RS485

2路,3KV隔离保护,ESD4级,EFT 3

RS232

2路,3KV隔离保护,ESD4级,EFT 3级,其中1debug口,1路带隔离5V电源输出,输出功率1W

DO

4路,继电器输出 触点容量:5A 250VAC5A 30VDC

DI

4路,干接点输入

CAN

2路,信号2.5KV隔离,电源3KV隔离,ESD4级,EFT 3

GPS

支持北斗&GPS双模定位

HDMI

1路标准HDMI 1.4,支持1080@60fps

LVDS

LVDS显示接口,标准DVI-I插座

TV IN

2路模拟摄像头输入,支持NTSCPAL制式

Audio

1speaker,可接4Ω 1W喇叭

4G

型号:移远EC20,中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G。 两个SIM卡槽

Wi-Fi

支持STAAP模式

USB HOST

2路,USB Host 2.0ESD 4

USB OTG

烧写调试使用,无供电功能

RTC

板载CR2032电池,断电至少可保持一年

ESAM

支持ESAM芯片,ISO7816协议

硬盘存储

支持2.5SATA硬盘

拨码开关

RS485CAN接口端接电阻选择

Power IN

DC 12V,具备反接保护、过流保护。

掉电检测

CPU可以检测到外部供电断开,超级电容可继续供电15s

Reset Key

复位按键

Boot Key

与复位按键同时使用,用于系统固件更新

指示灯

2个指示灯,用于指示是外部供电还是超级电容供电

工作环境

湿度:5%~95%,无凝露 工作温度:-40℃~+80℃ 存储温度:-40℃+85℃




软件资源
