首页 > 元坤方案 > YUAN-FCU1301

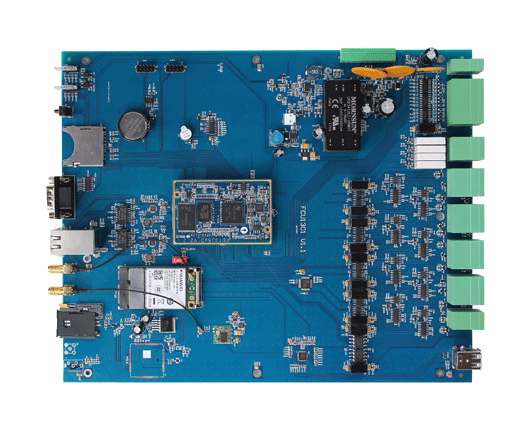

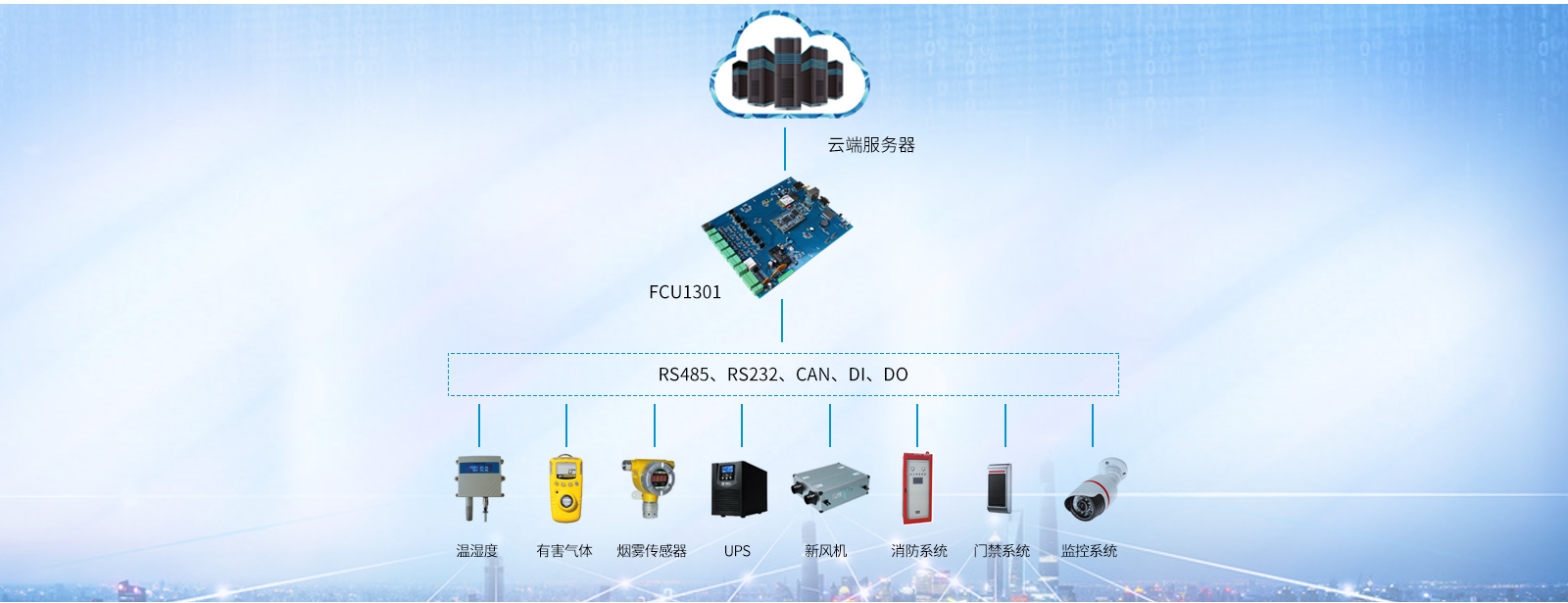

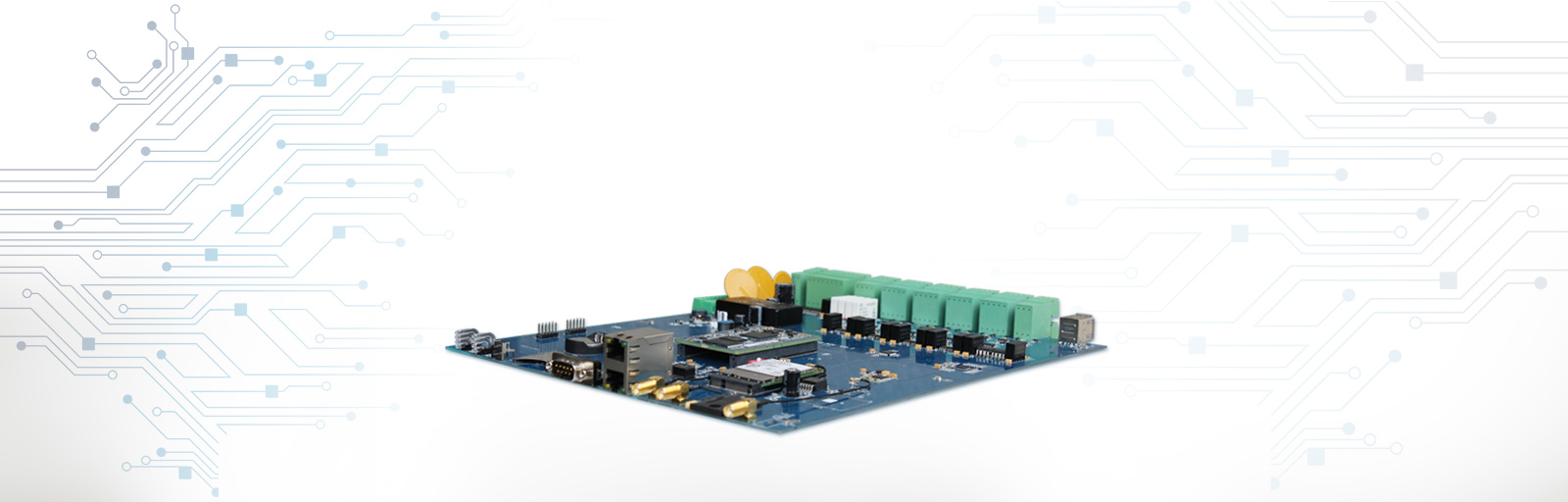

FCU1301嵌入式控制单元是面向于机房动力环境监控 、物联网 等数据采集应用推出的工业级网关类产品。 采用核心板+扩展底板的方式，便于维护、降低成本的同时兼顾了稳定性。其核心模块采用已在医疗 、电力 、轨道交通 、工业控制等行业成熟稳定应用的FET335xD核心板。 优化的接口布局，便于用户集成到1U机箱中，提高客户组装工作的效率。同时预留扩展接口及可选配的WIFI、GPRS 、4G模块 ，为客户的产品差异化留有空间。

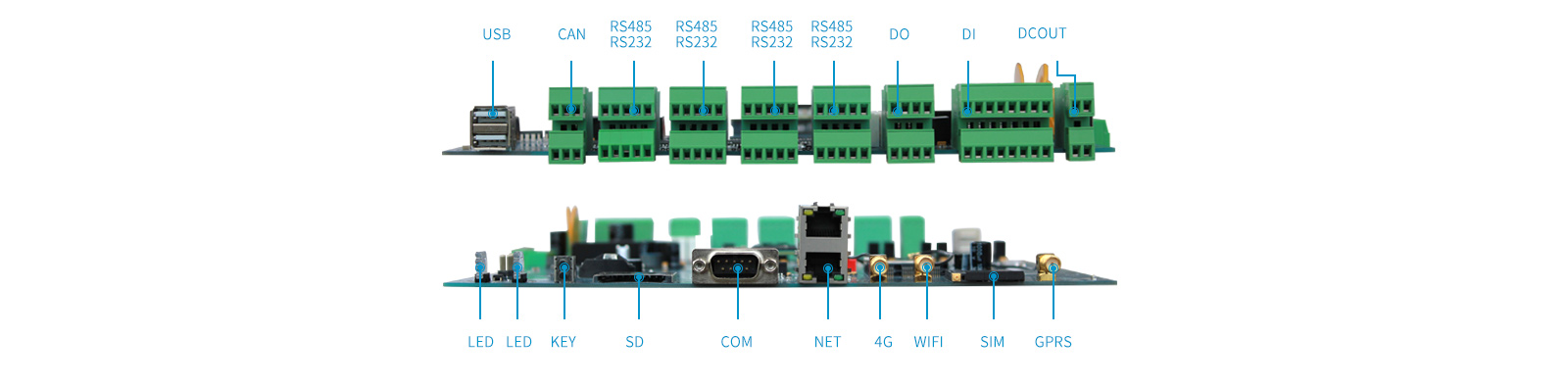

硬件参数 | |
CPU | 型号：TI AM3354 Sitara ARM 架构：Cortex-A8 主频：800MHz |
RAM | 容量：512MB |
FLASH | 容量：1GB |
外扩存储 | 标准 SD卡接口 |
移动通信 | 接口：mini PCI-E，板载标准 SIM 卡插槽，外插式安装。（供方提供接口，需方自行购买模块） 支持型号：ME909S-821 模块功能：支持中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G |
DO | 4 路 220V/5A 继电器隔离输出 接口：3.81 间距端子座 |
DI | 12 路，干接点输入，光电隔离，电源隔离 接口：3.81 间距端子座 |
WIFI | 采用USB WiFi， 支持STA、AP模式 |
UART | UART 共9 路 RS232/RS485 8 路（复用） Debug 1路 |
USB HOST | 数量：2 路 接口：标准 USB A 接口，用于插入 U 盘 |
CAN BUS | 数量：2 路 功能：CAN-0：CAN2.0 B，125/250kbps CAN-1：CAN2.0 B，125/250kbps |
IIC | 数量：1路 功能：扩展显示屏 |
网络 | 数量：2 路10/100M 自适应 接口：RJ45 功能：RJ45-01：10/100M，用于连接上级系统 |
声音 | 无， 板载 GPIO 接口蜂鸣器 |
时钟 | RTC 时钟 板载 CR2032 电池，具有掉电保持至少 1 年功能 |
电源 | 输入额定电压：DC12V 输入范围 DC9V-36V，具备反接保护 |
指示灯 | （1）电源指示灯 （2）状态指示灯 |
复位按键 | 系统复位 |
BOOT开关 | 支持Nand Flash、SD卡 两种启动模式 |
尺寸 | 240mm×296mm |
安装 | 螺丝直接固定安装 |
工作和存储环境 | 湿度：5％～95％，无凝露。 工作温度：-40℃～70℃ 存储温度：-40℃～85℃ |
