首页 > 元坤方案 > YUAN-FET3519A-C

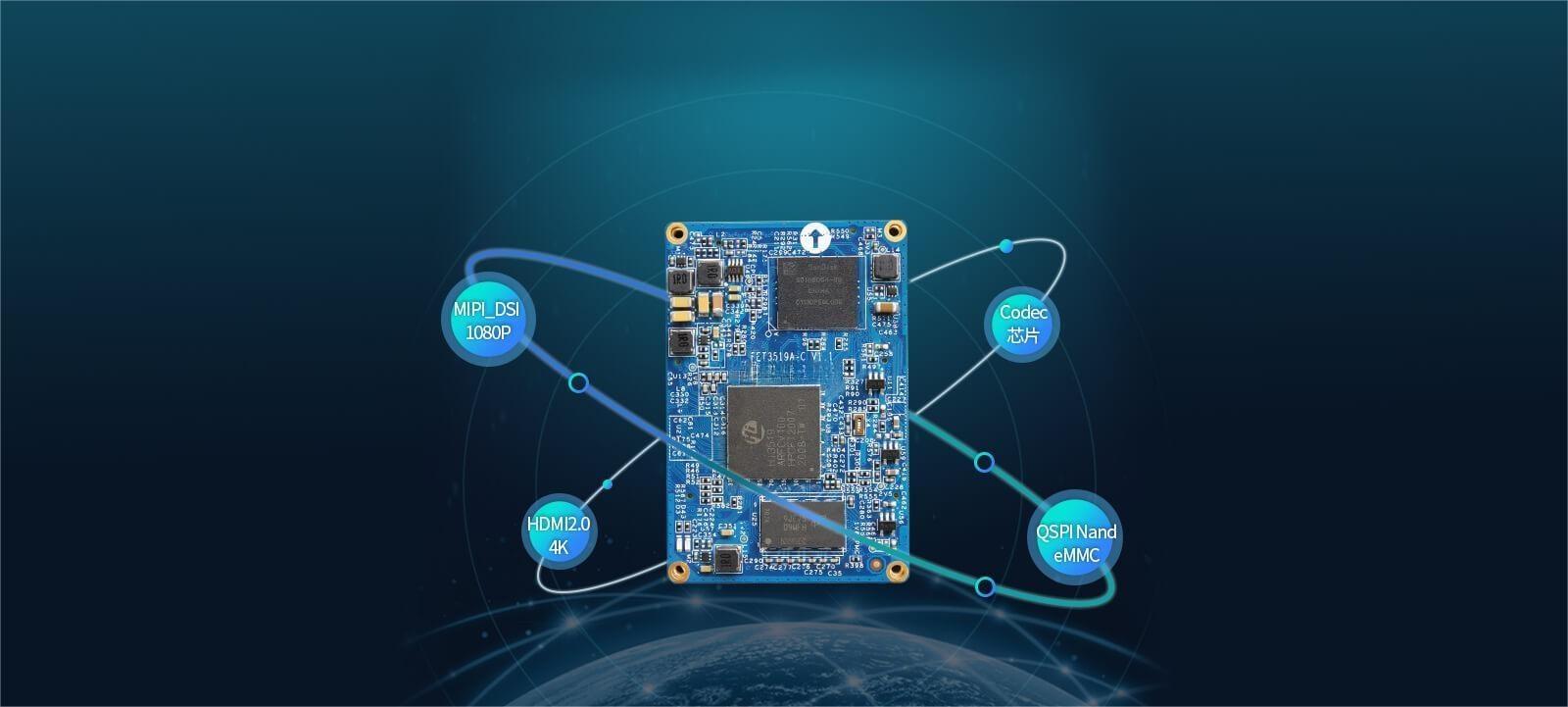

FET3519A-C核心板是基于华为海思Hi3519AV100处理器开发设计,12nm低功耗工艺设计低功耗架构,可有效简化客户产品的散热设计,有利于客户打造节能环保的智能产品。核心板采用8层PCB沉金工艺,支持多达5路SENSOR串行输入,最大输入分辨率7680x4320。支持H.265/H.264编解码,编码/解码性能高达 4K*2K@60fps/1080p@240fps,4K RAW影视级别数据输出,可用于影片后期编辑。集成了海思第四代 ISP,支持 WDR、多级降噪、六轴防抖及多种图像增强和矫正算法,为客户提供更高级的图像质量。 基于客户的不同应用需求,可提供硬件上的灵活配置,存储方式多样,支持eMMC、NANDFLASH两种存储介质。提供丰富的外围接口, 10/100/1000M自适应以太网、MIPI_DSI、HDMI、MIPI_CSI、USB2.0、USB3.0、PCIE、TF卡、UART、RS485、SPI 等接口的扩展。 配套特有BSP,Linux4.9.37+QT5.9操作系统,支持鼠标和触摸屏操作,兼具通用性与易用性,有效降低产品开发难度与周期,保障产品快速上市,抢占市场先机。


  • 产品展示



产品规格参数

FET3519A-C核心板功能参数

功能

数量

参数

视频输入接口

12-lane

支持MIPI/sub-LVDS/HiSPI/SLVS-EC多种接口,最大支持5Sensor输入,最大输入分辨率:7680x4320

ISP

1

支持多路时分复用,支持(AE/AWB/AF)功能,支持去固定噪声,支持WDR、强光抑制、背光补偿、坏点校正、镜头阴影校正等

SD/SDIO

≤2

SDIO0支持SD2.0/3.0规范,SDIO2.0/3.0规范,SDIO1支持SDIO2.0/3.0规范

USB2.0

≤1

USB 2.0(最高支持 480 Mbps),支持USB2.0 HostUSB2.0 Device的静态切换

USB3.0

≤1

最高支持 5Gbps,支持USB3.0 HostUSB3.0 Device的静态切换

PCIE

≤1

支持PCIe Gen2x1控制,支持EP/RC模式,和USB3.0接口复用

UART

≤9

芯片内部提供9UART控制器,UART0作为2线UART,主要用于调试,UART1/3/7/8 作为4线UARTUART2/4/5/6作为2线串口

SPI

≤4

芯片提供5SPI接口,输出最大时钟50MHz,支持SPIMicroWireTI三种接口,支持单帧和连续帧格式

3WIRE SPI

≤2

芯片提供23线SPI接口,用于对接MN34120 Sensor

IIC

≤9

支持400Kbps传输速率

Ethernet

≤1

10/100/1000Mbps自适应;支持RGMIIRMII两种接口模式

PWM

≤2

26位计数器,时钟源3MHz24MHz50MHz可选

JTAG

支持


Audio

1

集成Audio Codec,支持16bit语音输入和输出,支持双声道Mic单端或差分输入,支持IIS接口

MIPI-DSI

4-lan

支持4-lan MIPI DSI接口,最大可支持1080p@60fps

LCD/BT.656/BT.1120

≤1

三个接口复用,同一时刻只能使用一个接口,LCD接口支持24bit并行/16bit并行/6bit串行/8bit串行输出。

HDMI

1

支持HDMI 2.0接口,最大支持4Kx2K4096x2160@60fps输出

LSADC

≤4

10bit 采样精度,4个独立通道,扫描频率≤200K/s




软件资源
